注塑模具设计滑块限位的几种常用方式

    注塑模具滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,在做模具设计的时候为了安全起见,仍然要装定位装置.常见的定位装置如下：

A.

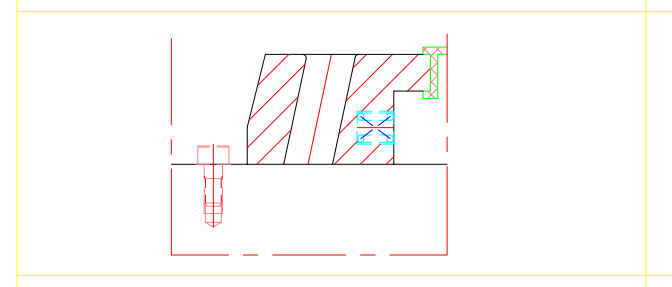

利用弹簧螺钉限位,弹簧强度为滑块重量的1.5~2倍,常用于向上和侧向抽芯.

B.

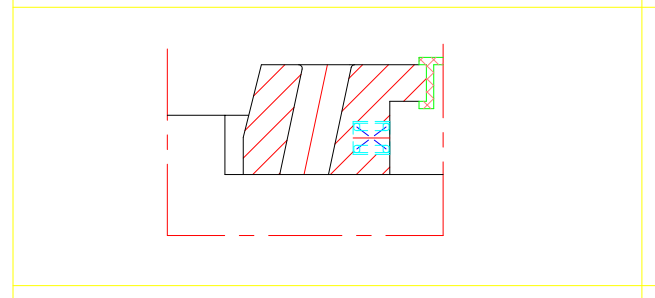

利用工件原身挖坑限位,通常用于大型滑块

C.

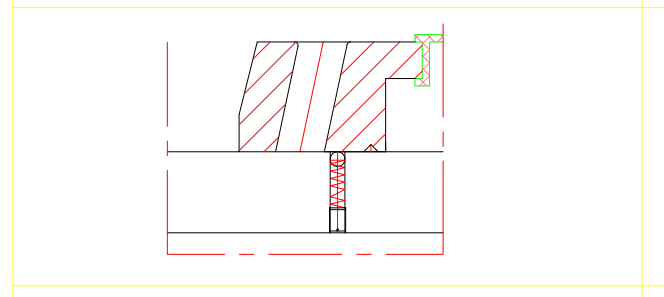

利用弹簧钢球限位,一般滑块较小的场合下,用于侧向抽芯.

D.

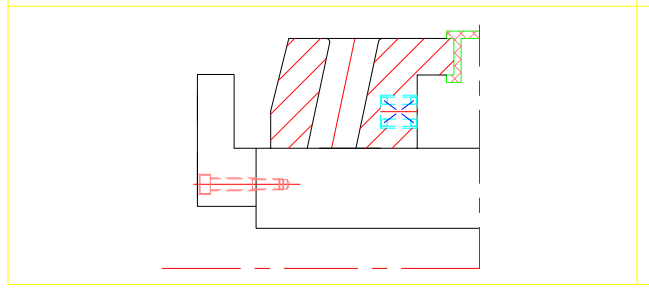

利用弹簧螺钉和挡板限位,弹簧强度为滑块重量的1.5~2倍,适用于向上和侧向抽芯

E.

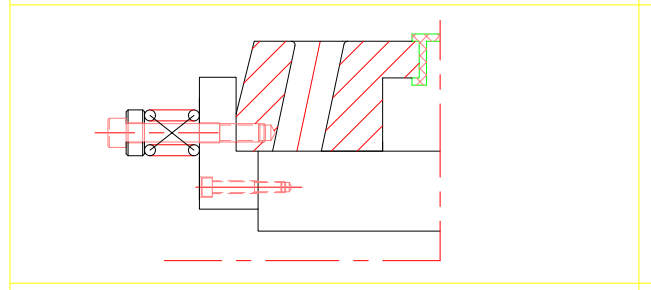

利用弹簧挡板限位,弹簧的强度为滑块重量的1.5~2倍,适用于滑块较大,向上和侧向抽芯.
