注塑模具设计中香蕉（牛角）进胶的设计规范

香蕉（牛角）进胶以其独特的优点正得到越来越多的应用，但在试模中也经常能看见因结构参数不合理而出现诸多不良问题。以下是对大中型模具香蕉（牛角）进胶结构设计的总结。

一、香蕉（牛角）进胶特点：

1、自动剪水口

2、进胶点隐蔽

3、可在PL面的同一高度上进胶

二、香蕉（牛角）进胶常见不良现象：

1、水口顶不断

2、断口难看

3、进胶点的外观面有冲纹

4、水口顶出反弹撞花产品

三、香蕉（牛角）进胶的结构参数

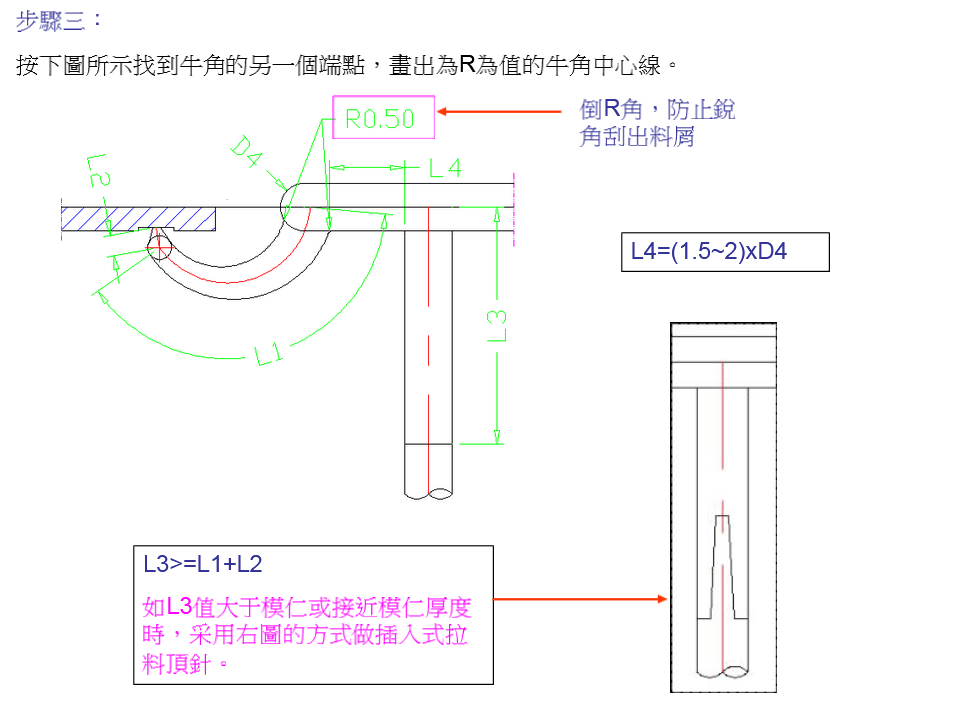

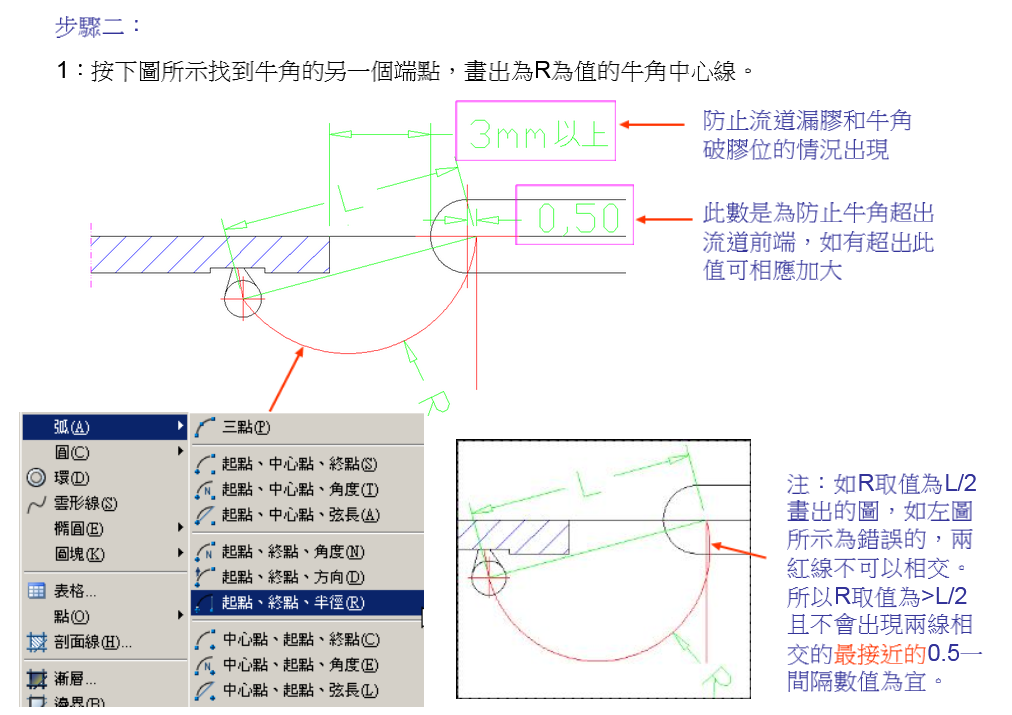

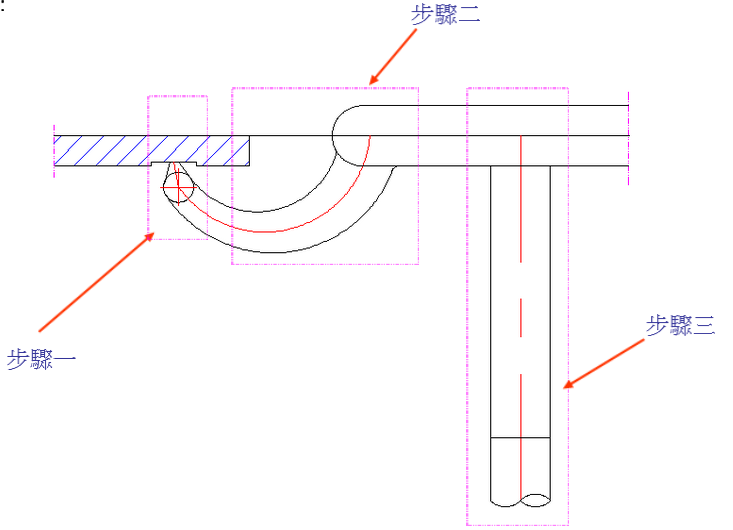

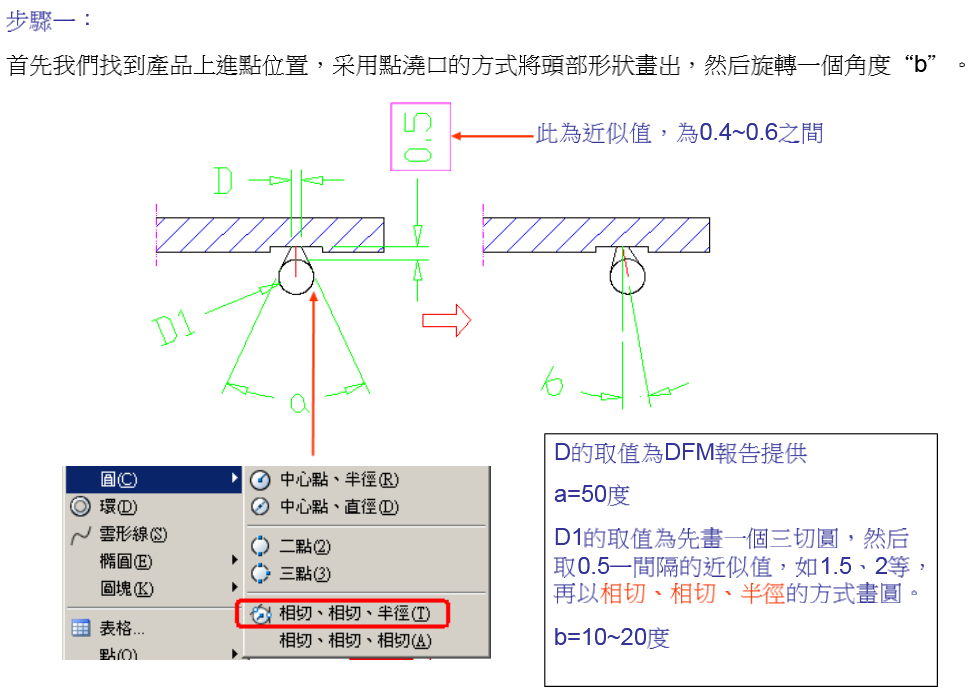

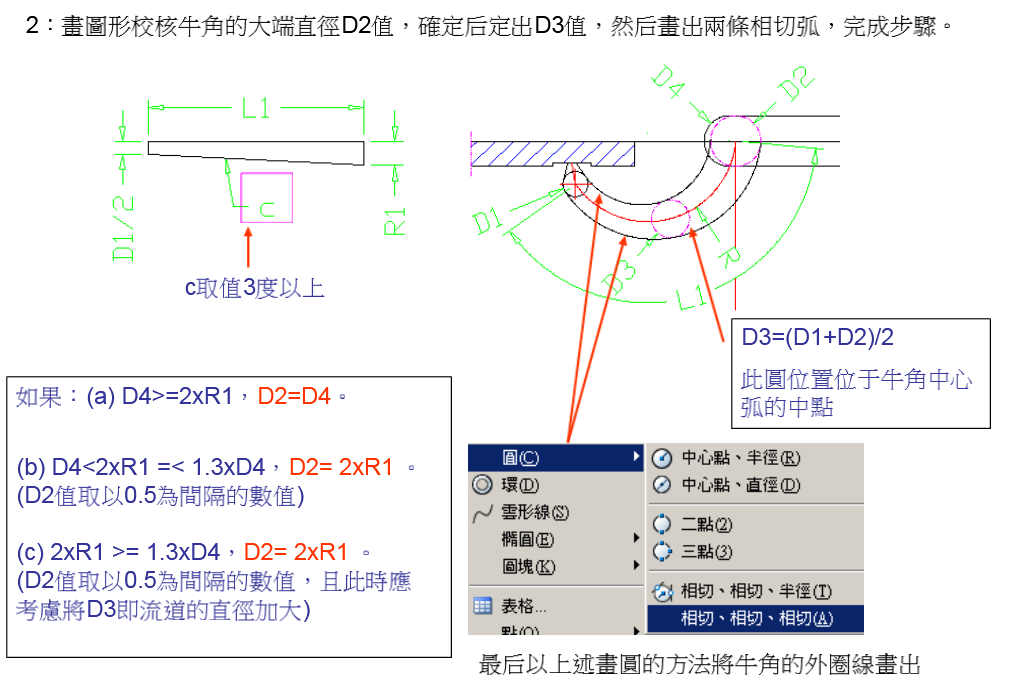

结构参数：

三、香蕉（牛角）苏州模具设计进胶的结构设计注意事项：

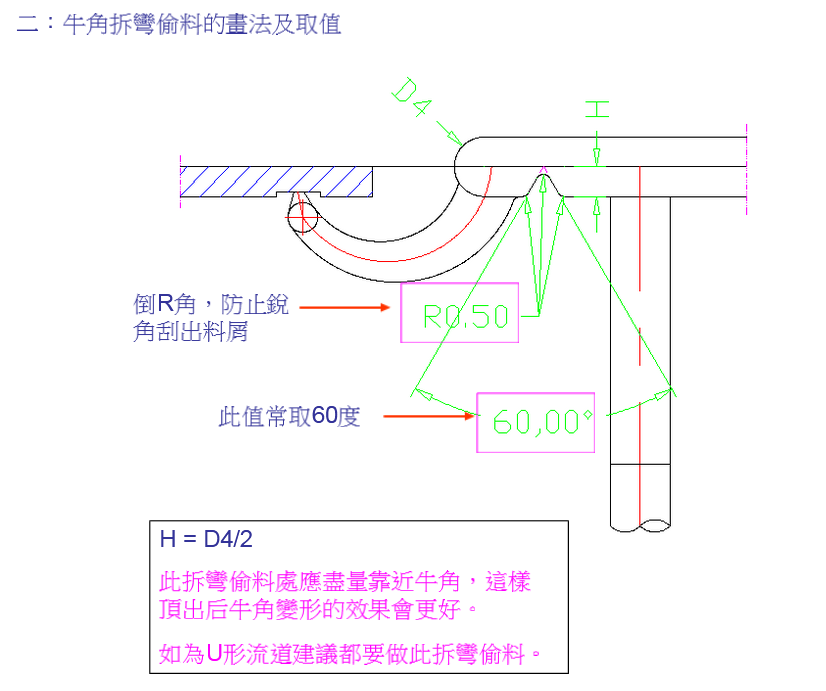

1、香蕉（牛角）进胶的顶出部分需设置“弹折”结构，以使香蕉流道受力优良，顶出顺畅。

2、如需进一步改良进胶的的断口，及降低香蕉流道顶出时弹打产品的可能性，或痕迹，可在香蕉流道的顶针底下设置3-5mm的延时结构。
