注塑模具摆杆形式（斜顶）设计方法教程

注塑模具摆杆一般用在产品倒扣行程S在3mm以内,空间狭小不方便做斜顶的状况下,设计摆杆时注意避免模具安装时的干涉.

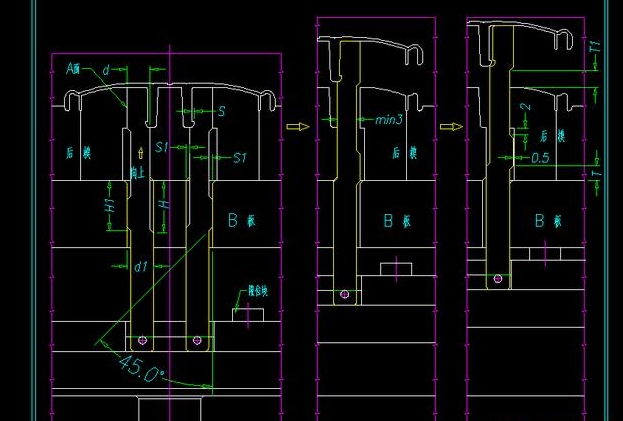

一. 从后模底往上安装的方式：

1）   d1-d>0.5mm.S1-S>0.5mm

2）   H-H1>0.5mm.

3）   完全顶出后,T1-T>2mm以上,以免回位时摆杆与后模相碰,见图释.

以下这种形式其缺点是A面不能做斜度,容易磨损.摆杆材料按斜顶材料的选用规则,优先使用FDAC.

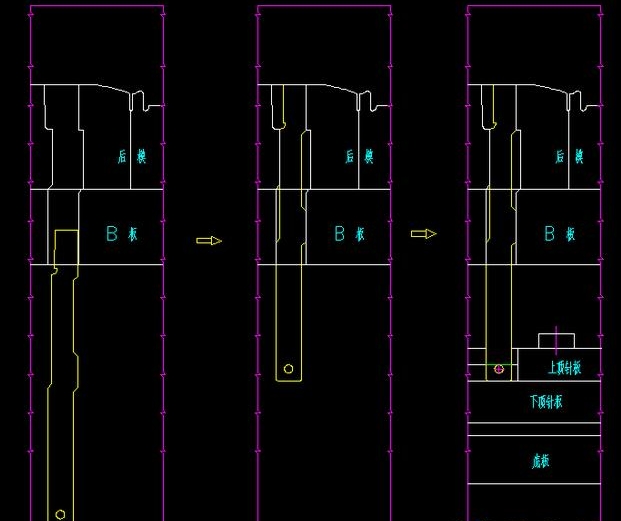

从下到上安装组装图如下所示:

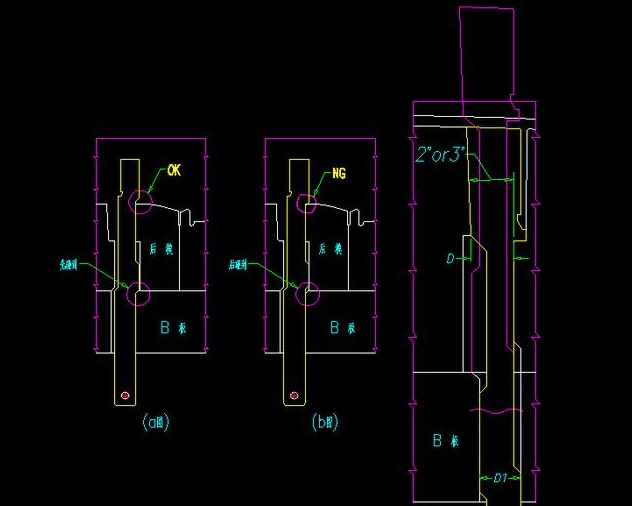

二.从上往下安装的方式，

1)     D-D1>0.5mm以上.

2)   (a图)T1>T时，OK(可以)。        (b图)T1<T时，NG（不行）。

三.下图是运动模拟示范:
