注塑模具模胚(模架)吊环承载荷重和重量范围速查

1. 标准模胚吊环牙孔根据LKM模胚标准制定。

      2. 订做模胚吊环牙孔可根据表一确定,但A、B板吊环牙孔尺寸要考虑模具整体吊重；位置要考虑分开与整体起吊的平衡。

      3. 订做模胚:A、B板上下须各做两个吊环牙孔时,   间距W1：D<W1<2D。

      4. 订做模胚:当B/A=2时,A、B板左右两侧须各做两个,间距W2：D<W2<2D。

      5. 吊环牙孔应避免与模胚上的其它螺丝干涉。

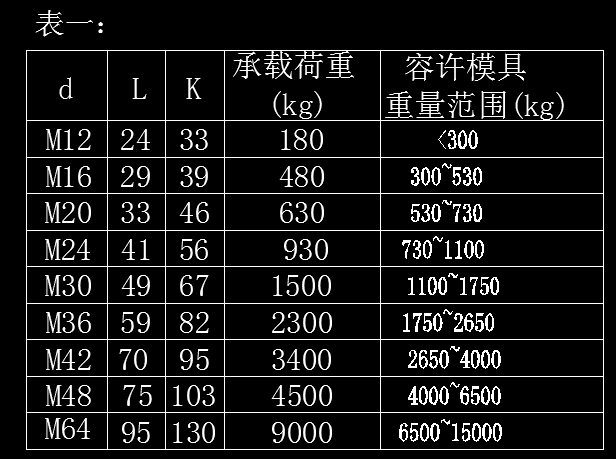

以上为模具吊环速查表

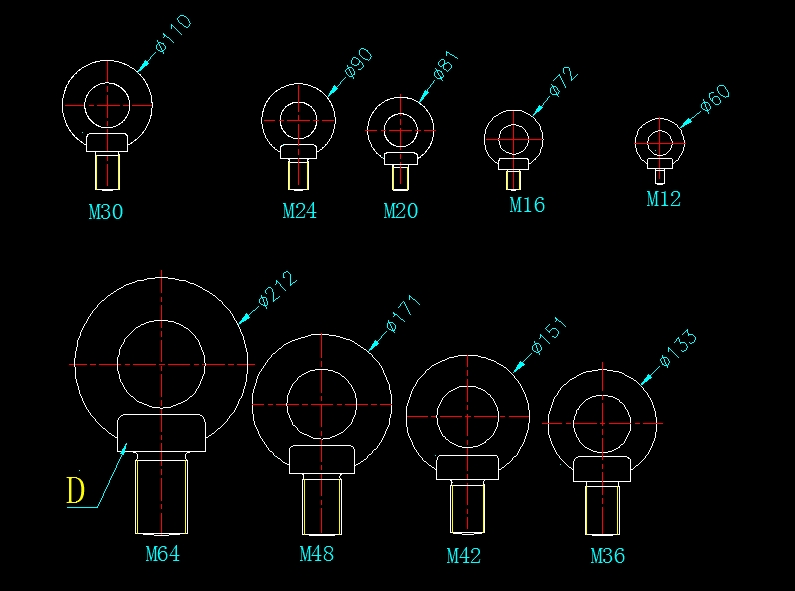

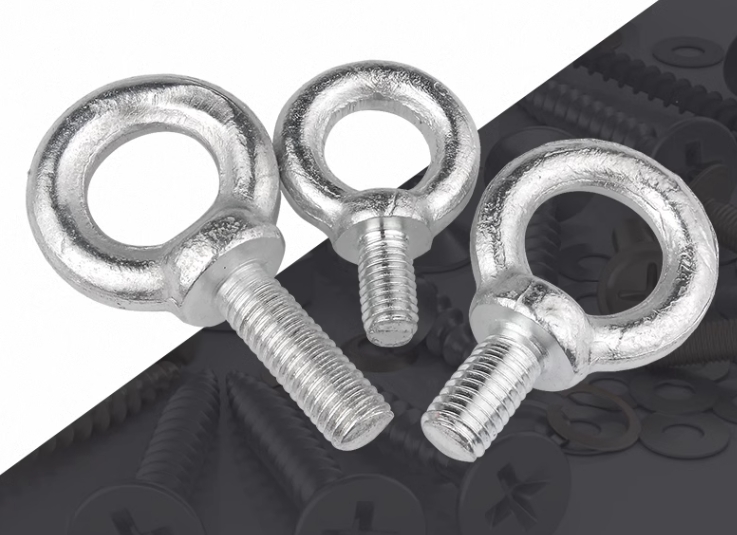

以上为模具吊环常用大小

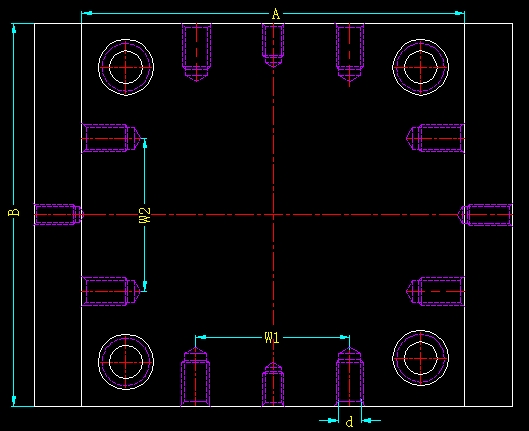

以上为模具吊环平面示意图
