注塑模具流道的设计规范

1.流道设计选用类型：请看下图（1）和（2）

2.D的设计选用值：2    2.5   3   3.5    4     4.5     5     6      7      8       （10      12参考使用）

3.D的数据大小以及方式：

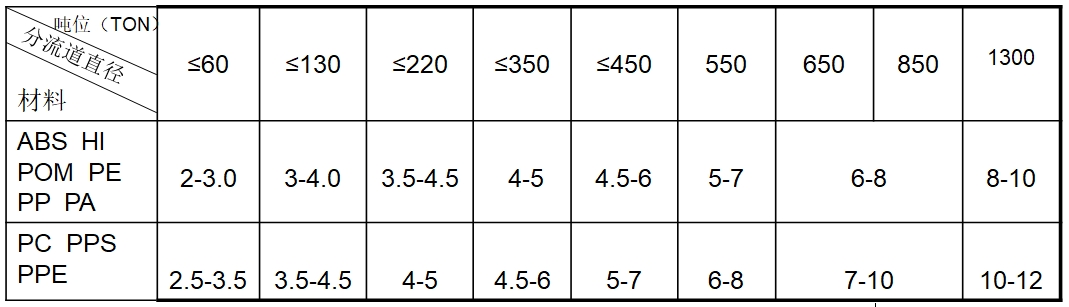

对于PE、PA等材料，D的值可选择小值，对于PC、PMMA等材料，D值应该取大值（请看下图取值表）。

使用注意事项：

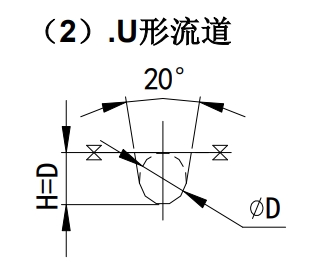

（1）.在U形流道中可通过调整H值来改变流道的大小

（2）.尽量使用圆形流道

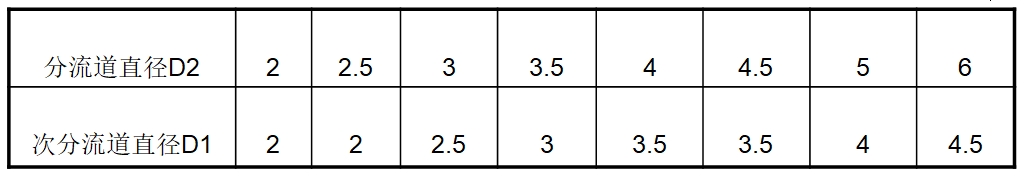

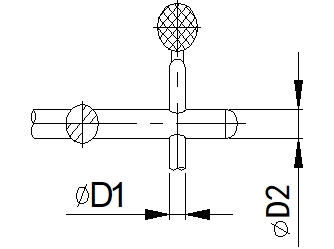

（3）.流道必须比其下属分流道断面粗(如下表)，此表

为一分二形式,如次分流道增多D1可酌情减小。
