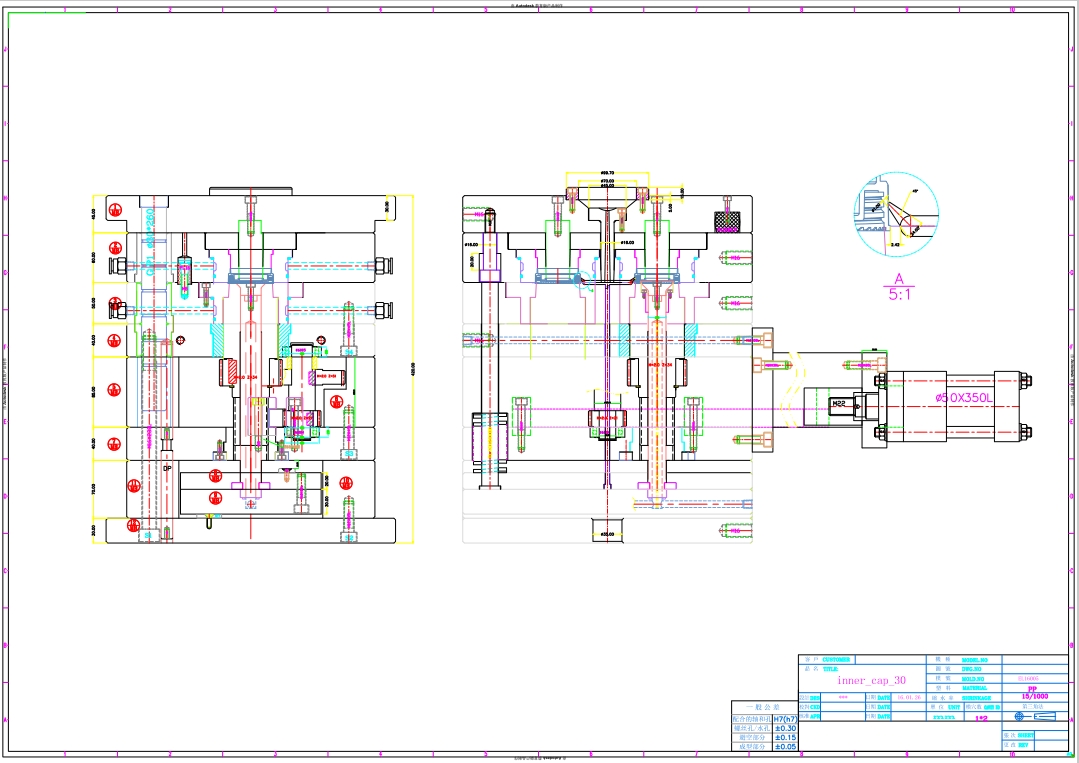

油缸齿条脱内螺纹模具2D组立图（结构图）注塑模具

 以上为油缸齿条脱内螺纹模具2D组立图（结构图）注塑模具设计案例,油缸齿条脱内螺纹注塑模具是一种特殊的注塑模具，其设计用于生产具有内螺纹的塑料制品。该模具通过油缸和齿条的配合，实现内螺纹的自动脱模功能。

1. 模具组立图平面图




2.     2.模具组立图侧视图





 模具结构：

1.冷流道潜水进胶      2.油缸齿条自动脱螺纹   3.推板顶出
